VF系列立式摇篮五轴加工中心

产品特点

VF系列立式摇篮五轴加工中心，产品是由德国设计，在中国制造的一款小型立式五轴加工中心, 整机采用动柱式结构，结构紧凑，占地面积小。主要用于加工异形件、座、壳等工序复杂、精度要求高的零件加工领域。适用于模具、零件、五金、汽配、医疗器械、刀具等领域零部件高精度加工。

咨询热线198-6118-6655

配置参数

VF系列立式摇篮五轴加工中心技术参数

项目		单位	V40SF5	V50SF5	V65SF5
加工范围	X轴行程	mm	500	600	700
	Y轴行程	mm	350	400	500
	Z轴行程	mm	350	400	450
	B轴	mm	-30/+110
	C轴	°	360
	主轴鼻端距离	°	120-470	120-520	120-570
工作台	台面尺寸	mm	400	500	650
工作台	最大载重	kg	150	200	300
进给	X/Y/Z轴快速进给速度	m/min	40/40/40	40/40/40	40/40/40
进给	b/c轴转速	rpm	10/25	10/25	10/25
电主轴	主轴锥度	/	BBT40
	最高转速	r/min	15000	15000	15000
	功率(额定/最大)	kW	11/18.5	11/18.5	11/18.5
	扭矩(额定/最大)	Nm	52.5/105	52.5/105	52.5/105
精度	X/Y/Z轴定位精度	mm	0.006	0.008	0.008
	X/Y/Z轴重复精度	mm	0.004	0.004	0.004
	B/C轴定位精度	°	60/15	45/15	45/15
	B/C轴重复精度	°	8/6	8/6	8/6
刀库	型式	/	圆盘
	刀库容量	/	24
	最大刀具尺寸	mm	Φ78/Φ150/350
	（满刀直径/空邻刀直径/长度）	mm	Φ78/Φ150/350
	最大刀具重量	kg	7

视频展示

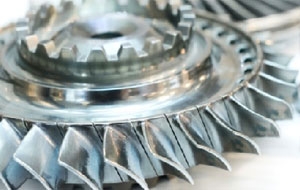

产品应用

16037603275600218

应用

17046828142566617

应用

17046828243037382

应用

17046828334422071

应用

深入了解产品
