GB-SF5、GB-BF5系列 桥式五轴加工中心
产品特点
该产品具有高速度、高精度、高刚性、高可靠性的结构特点，在规定的环境条件下能连续正常工作，精度稳 定。主要用于汽车、航空、航天、电力以及大型模具等行业的精 密加工，特别适用于零件本身重量大，工件 长度较长的的各种空间连续曲面的高精度、高速度铣削。咨询热线198-6118-6655
配置参数
GB-SF5系列 桥式五轴加工中心技术参数
| 参数 | 单位 | GB3025SF5(侧挂式) | GB4030SF5(侧挂式) | GB6030SF5(侧挂式) |
| X轴行程 | mm | 3000 | 4000 | 6000 |
| Y轴行程 | mm | 2000 | 2500 | 2500 |
| Z轴行程 | mm | 1050 | 1050 | 1050 |
| 工作台尺寸 | mm | 3500*2000 | 4000*2500 | 6000*2500 |
| 工作台最大载重 | kg/m² | 5000 | 5000 | 5000 |
| 门宽范围 | mm | 2500 | 3000 | 3000 |
| 主轴锥柄型式 | HSK-A63 | HSK-A63 | HSK-A100 | |
| 主轴转速 | rpm | 24000 | 18000 | 12000 |
| 功率(额定/S6 ) | kW | 40/48 | 50/67.5 | 63/76 |
| 扭矩(额定/S6 ) | Nm | 47/57 | 90/120 | 200/241 |
| A轴摆动范围 | ° | ±110 | ±110 | ±110 |
| C轴转动范围 | ° | ±360 | ±360 | ±360 |
GB-SF5系列 桥式五轴加工中心技术参数
| 参数 | 单位 | GB6550BF5（箱中箱） | GB8550BF5（箱中箱） |
| X轴行程 | mm | 6500 | 8500 |
| Y轴行程 | mm | 4000 | 4000 |
| Z轴行程 | mm | 1500 | 1500 |
| 工作台最大载重 | kg/m² | 5000 | 5000 |
| 门宽范围 | mm | 5000 | 5000 |
| 功率 | kW | 63/76 | 63/76 |
| 主轴锥柄型式 | HSK-A100 | HSK-A100 | |
| 主轴转速 | rpm | 12000 | 12000 |
| 主轴扭矩 | Nm | 200/241 | 200/241 |
| A轴摆动范围 | ° | ±110 | ±110 |
| C轴转动范围 | ° | ±360 | ±360 |
视频展示

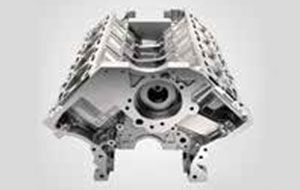

产品应用
应用
应用
应用
应用
标准配置
数控系统西门子ONE
主轴恒温系统
自动润滑系统
Z轴平衡系统
工件气冷系统
工件水冷系统
自动排屑装置
内防护
外防护
清洁气枪
警示灯
工作灯
电柜空调
主轴气幕防尘
标准附件
光栅尺
哪项选配，最适合您？
华中 海德汉
圆盘刀库24T/30T
链式刀库32T/40T/60T
Z轴行程1250mm，立柱加高
中心出水20/30/50/70bar
工件自动测量装置
刀具自动测量装置
机床四周封闭式防护
工件清洁水枪
油水分离装置
地基下沉900mm
伊贝格五轴头
凯斯勒五轴头
机床全封闭式防护
油雾收集器
基准球，检棒，方尺
